在现代工业生产中，悬臂吊作为一种轻小型起重设备，被广泛应用于车间、仓储、物流和装配工位。它因结构紧凑、操作简便、效率高而深受企业青睐。但要真正理解悬臂吊的优势与价值，必须先弄清楚它的核心组成与工作原理。本文将对悬臂吊的主要部件逐一解析，并阐述其运行机制。

一、核心组成部分

1. 支撑结构

   支撑结构是悬臂吊的“骨架”，通常由立柱或墙体支架构成。

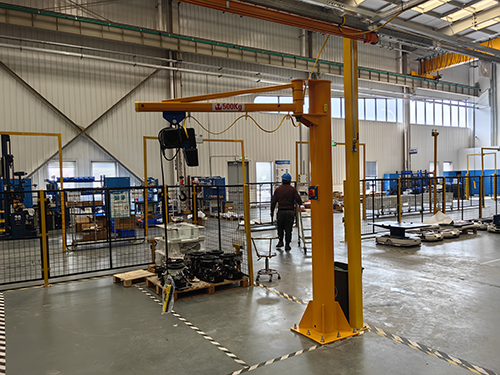

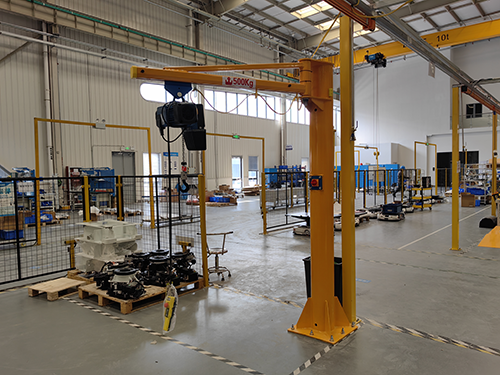

   ·立柱式悬臂吊通过地基预埋或螺栓固定，承载整个设备的重量与负载力矩，稳定性强。

   ·墙壁式悬臂吊则依附于建筑结构，节省地面空间，但对安装环境要求较高。

 支撑结构不仅提供物理支点，还直接决定了悬臂吊的工作半径和旋转范围。




2. 悬臂梁

   悬臂梁是设备的“手臂”，用于支撑和传递负载。常见形式有直臂和折臂：

   ·直臂适合开阔空间，结构简洁。

   ·折臂带有多个关节，可跨越障碍，应用于空间受限或工位复杂的场合。

   悬臂梁通常采用高强度钢材制造，以保证在承载荷载时不发生弯曲变形。




3. 回转机构

   回转机构是实现悬臂梁旋转的关键装置。它通过轴承或齿轮装置连接悬臂与支撑结构，使悬臂在水平面内转动。

   ·有的悬臂吊支持180°旋转，

   ·有的则可实现270°甚至360°旋转，极大提高了作业覆盖率。

回转机构的灵活性决定了操作的便捷性。




4. 起升机构（葫芦）

   起升机构是悬臂吊的“心脏”，承担着直接吊运货物的任务。最常见的是环链电动葫芦或钢丝绳电动葫芦，也有手动葫芦应用在轻载场合。

   ·电动葫芦具备升降平稳、操作轻便的特点，适合频繁作业。

   ·其额定载荷范围从几十公斤到几百公斤不等，可根据需求选配。




5. 电气控制系统

   电气控制系统相当于悬臂吊的“神经中枢”，负责操作信号的传递与安全保护。常见功能包括：

   ·上升/下降控制

   ·左右运行与旋转控制

   ·限位开关与过载保护装置

随着智能化趋势的发展，部分悬臂吊还配备无线遥控和变频调速功能，更加便于精准操作。

二、工作原理解析

悬臂吊的运行过程可以概括为以下几个步骤：

1. 支撑与固定 支撑结构将整机稳固在地基或墙体上，确保设备在承载负荷时不会倾覆或位移。

2. 旋转与覆盖 操作人员通过回转机构控制悬臂梁旋转，从而调整作业半径。旋转动作使吊运范围覆盖整个圆弧区域，满足不同位置的搬运需求。

3. 起升与下降 电动葫芦通过电机驱动链条或钢丝绳，完成货物的升降。限位开关可避免超行程运行，确保安全。

4. 水平移动 在部分型号中，葫芦可以沿悬臂梁轨道水平移动，实现货物在径向方向上的精确定位。

5. 综合作业 当旋转、起升与水平移动动作结合，悬臂吊即可完成一个工位范围内的立体搬运，实现快速、高效的物料转运。

三、优势与价值

• 操作简便：无需专职师傅，工人即可快速上手。

• 灵活高效：旋转加水平移动，使得作业范围全面覆盖。

• 安全可靠：过载保护、限位开关等电气系统大幅降低事故风险。

• 节省空间：设备占地小，特别适合中小型车间。

四、结语

综上所述，悬臂吊的核心组成包括支撑结构、悬臂梁、回转机构、起升机构和电气控制系统，这些部件相互协作，形成一个稳定、高效的起重系统。其工作原理看似简单，却在工业生产中发挥着巨大的作用。理解这些核心部件与运行机制，不仅有助于企业合理选型与维护，还能确保设备在长期使用中保持高效与安全。作为现代工厂的“灵活助手”，悬臂吊正在不断优化与智能化，未来将在更多场景中展现其价值。
