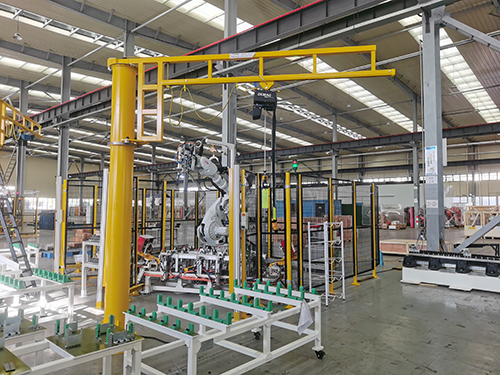

在悬臂吊的选型过程中，工作半径与高度是两个极为关键的参数。它们不仅决定了设备的作业覆盖范围，还直接影响到使用的灵活性与安全性。如果设计不合理，可能导致设备无法覆盖目标工位，或者因吊装范围不足而频繁调整位置，进而降低效率。本文将从定义、选型方法、常见误区及优化建议几个方面，深入解析悬臂吊的工作半径与高度如何科学选择。

一、工作半径与高度的定义

1. 工作半径
   工作半径是指悬臂梁旋转后，吊具能够覆盖的水平范围。它取决于悬臂梁的长度和旋转角度。

   立柱式悬臂吊的旋转范围通常可达180°–360°，而壁挂式受限于安装位置，多为180°以内。

2. 起升高度
   起升高度是指吊具从最低点到最高点的垂直位移范围。它由悬臂吊立柱高度、安装位置以及

   电动葫芦的运行高度决定。合理的起升高度应满足物料吊运的垂直需求，同时避免过高设计

   造成成本浪费。

二、如何选择合适的工作半径

1. 根据工位布局确定
   若悬臂吊用于单一机床或装配台，工作半径只需覆盖工位与物流通道即可。若用于多工位共

   享，则需考虑更大半径，或通过移动式悬臂吊解决。

2. 考虑旋转角度

• 180°旋转适合靠墙布置，覆盖半弧区域；

• 270°–360°旋转适合独立安装，覆盖更大范围。

3. 避免过长设计
   虽然更长的悬臂可覆盖更远工位，但会增加悬臂自重和扭矩，对立柱和地基提出更高要求。

   因此，半径选择要兼顾覆盖需求与结构稳定性。

三、如何选择合理的起升高度

1. 满足工艺要求
   若需要将工件吊至机床工作台，起升高度必须大于工件高度加设备台面高度，同时留有

   一定安全余量。

2. 结合车间净空
   在厂房高度有限的情况下，需避免悬臂与屋顶梁架冲突，可选择低净空电动葫芦或加装

   悬挂轨道。

3. 控制成本与能耗
   起升高度越大，对电机功率和钢丝绳/链条长度的要求越高，增加设备成本。因此应在

   满足实际需求的前提下避免“过度冗余”。

四、常见选型误区

1. 忽视作业半径重叠
   有的车间在布置多台悬臂吊时，没有考虑半径重叠区域，导致作业时互相干涉。

2. 起升高度不足
   初期选型时未计算工件与设备高度，结果吊运时无法顺利放置到目标位置。

3. 盲目追求“大范围”
   部分企业倾向于选择半径和高度都“超规格”的型号，导致成本增加且操作不便。

五、优化选择的实用建议

1. 绘制工位布置图：在选型前对车间进行空间规划，模拟吊运路径，确定所需半径与

   高度。

2. 预留安全余量：半径和高度选择时应在实际需求基础上增加10%–15%的余量，以防

   后续需求变化。

3. 结合工艺发展：若车间未来可能增加新工位，应考虑扩展性，避免二次改造。

4. 合理搭配设备：对于半径需求过大的场合，可以采用多台轻型悬臂吊分布布置，而非

   一台“大而全”的设备。

六、结语

悬臂吊的工作半径与高度，既是技术参数，更是实际应用的核心要素。合理的设计不仅能保证

覆盖范围和作业效率，还能降低成本与安全风险。企业在选型时，应结合车间布局、工艺流程

和未来发展，科学规划半径与高度。只有做到“恰到好处”，悬臂吊才能真正发挥其灵活、高效、

安全的优势，成为现代工厂中不可或缺的生产助手。
