车间想做墙壁式悬臂吊，现场勘测却发现墙体是空心砖或单层砖砌结构，承重完全不够。直接挂上去，设备一启动整面墙都在晃，安全隐患极大；改立柱式悬臂吊，又白白占用地面空间、增加基础施工成本。

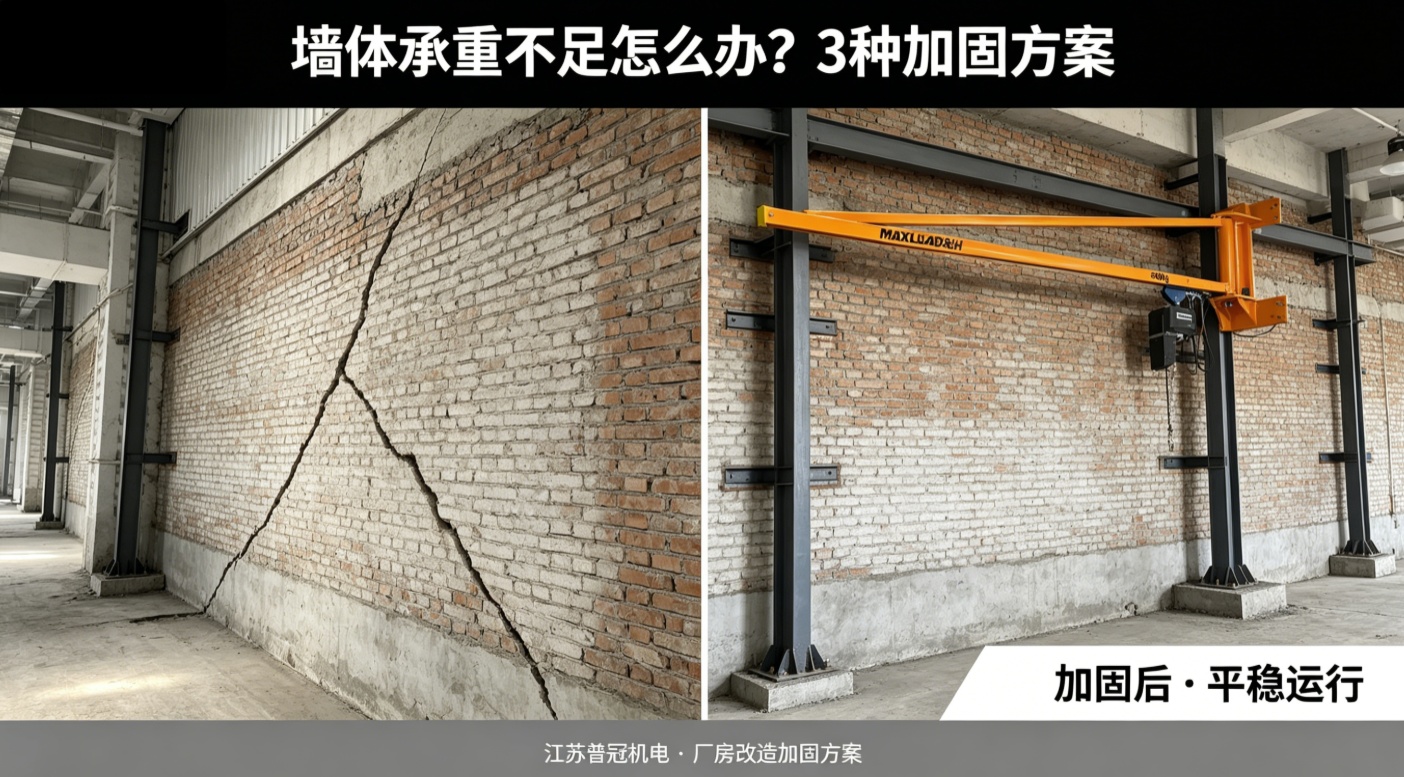

墙体承重不足，并非无解。依据现场墙体结构、载荷大小与作业频率，业内主要有3种成熟的加固方案。

江苏普冠机电有限公司成立于2017年，专注KBK起重机、悬臂吊、智能提升机等轻小型起重设备的设计与制造，服务覆盖全国，具备丰富的非标安装与墙体加固配套经验。

一、为什么安装前必须先核验墙体承重？

墙壁式悬臂吊的全部载荷均由墙体承担，不仅是设备自重，还包括起吊重物的垂直载荷，以及悬臂旋转、制动时产生的水平倾覆力矩。

依据 GB/T 3811-2008《起重机设计规范》 与 GB 50009-2012《建筑结构荷载规范》 要求，起重设备作用于建筑结构的载荷必须纳入承载力验算，安装部位墙体的抗剪承载力应不小于水平载荷的1.5倍。

在实际勘测中，墙体承重不足通常有三类情况：

• 墙体材料强度不达标：砌块强度低于MU10，或砖墙厚度不足240mm。
• 墙体结构形式受限：墙体为空心砌块、加气混凝土砌块，无法提供有效的抗拔力。
• 墙体基础不牢固：墙体未设置圈梁、构造柱，或与基础连接强度不足。

据江苏普冠机电在长三角地区120余个悬臂吊安装项目统计，约38%的老旧厂房原生墙体无法直接满足0.5t及以上墙壁式悬臂吊的安装要求，其中空心砖墙的不达标率超过60%，安装前必须进行系统性加固处理。

二、方案一：墙体局部加厚加固（轻型工位高性价比之选）

该方案是在悬臂吊安装区域的原有墙体内外侧，浇筑钢筋混凝土加厚层，扩大受力面积，提升墙体局部抗压与抗剪能力。

适用场景：起重量0.5t以内、悬臂跨度不超过3m的轻型工位，常见于3C电子、轻工装配车间。尤其适合车间空间有限、无法加装外部支撑的场景。

施工标准：依据 GB 50367-2013《混凝土结构加固设计规范》，加厚层厚度不小于150mm，混凝土强度等级不低于C30，植筋锚固深度不小于15d（d为钢筋直径）。加固区域需上下延伸至楼板与基础，确保载荷有效传递至建筑主体。

江苏普冠机电在某3C电子零部件车间的改造项目中，采用该方案对240mm砖混墙进行加固，成功安装0.5t墙壁式悬臂吊，成本仅为独立立柱方案的45%。

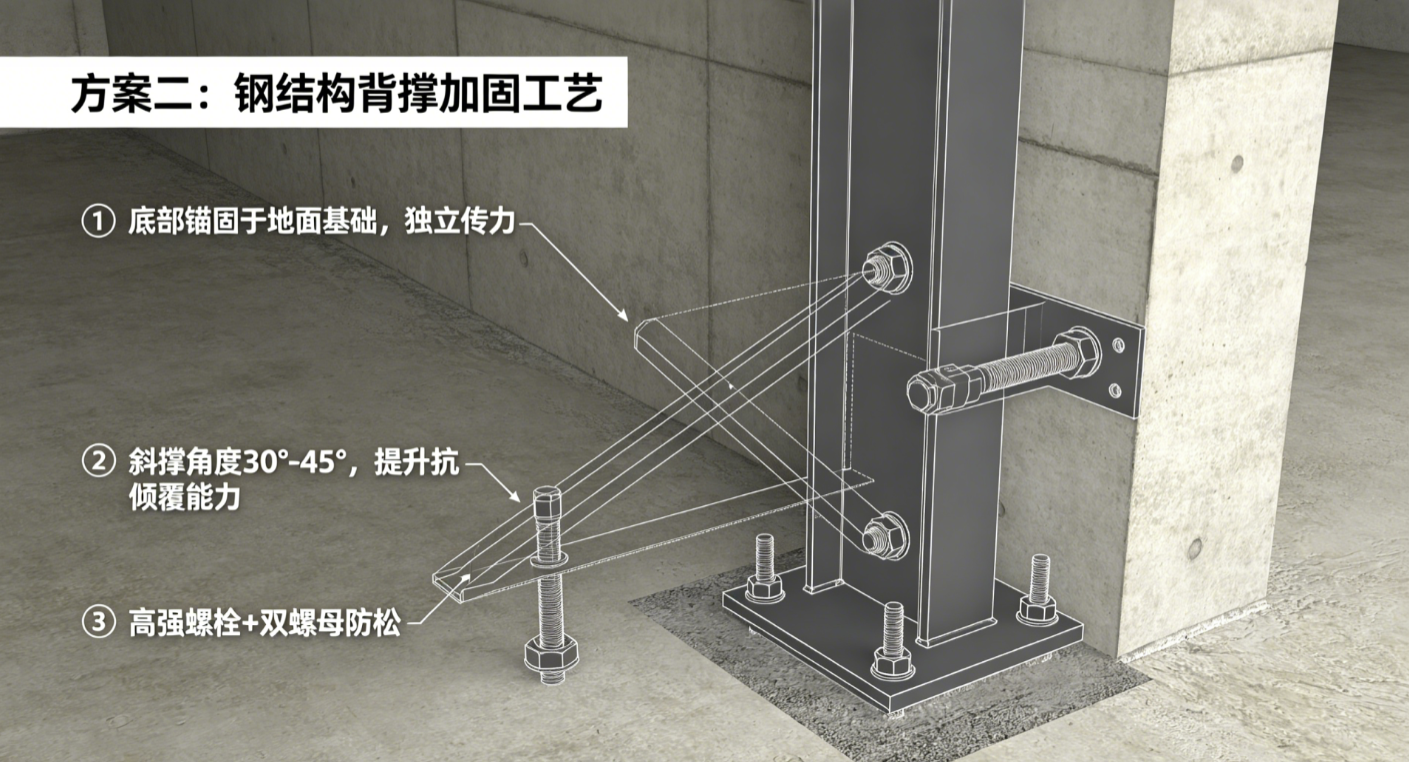

三、方案二：钢结构背撑加固（中重载场景的主流方案）

该方案是在墙体背面加装H型钢竖向立柱与斜向支撑杆，将悬臂吊的倾覆力矩通过背撑结构传递到厂房地面基础，相当于为墙体加装了“加强筋”。

适用场景：起重量0.5t-2t的中重载场景，常见于机械加工、汽车零部件车间，适配混凝土剪力墙、实心砖墙等墙体类型。

施工要点：

• 背撑立柱底部必须与厂房基础预埋件焊接，或通过化学锚栓固定。
• 斜撑角度宜控制在30°-45°之间，保证力的传递效率。
• 所有焊缝质量需符合 JB/T 8906-2014《悬臂起重机》 中对金属结构的焊接要求。
• 若采用穿墙螺栓对拉，必须使用性能等级不低于8.8级的高强螺栓，且墙内侧加装高强度垫片与双螺母防松。

作为同时具备悬臂吊整机生产与安装加固一体化服务能力的厂家，江苏普冠机电的钢结构背撑方案可根据现场工况进行非标定制，承载提升幅度可达原有墙体的2-3倍。

四、方案三：独立立柱辅助承重（老旧厂房的稳妥之选）

该方案是在悬臂同侧或对侧加装一根独立落地立柱，将纯壁挂式悬臂吊改为墙柱组合式结构。大部分载荷由独立立柱承担，墙体仅起到定位与辅助支撑作用。

适用场景：适用于老旧砖混厂房、空心砖墙等墙体承载力极差的场景，以及起重量1t以上、跨度4m以上的大规格悬臂吊。此方案对原有建筑结构改动较小，也是租赁厂房加装设备时的首选方案。

施工标准：需满足 GB/T 3811-2008《起重机设计规范》 中对基础抗倾覆稳定性的要求。独立立柱需单独浇筑混凝土基础，基础尺寸根据起重量、跨度与地基承载力验算确定；墙体侧仍需做局部补强，保证水平方向的定位刚度。

江苏普冠机电在某汽车装配车间的老旧厂房改造项目中，采用该方案成功将原墙壁式悬臂吊升级为墙柱组合结构，既规避了墙体承重不足的风险，又保留了壁挂设备的空间优势。

五、三种加固方案成本与适用场景对比

本文技术参数及成本数据基于江苏普冠机电有限公司2024-2026年服务案例统计，仅供参考。具体费用需根据现场墙体条件与设备参数验算后确定。

六、加固施工必须遵守的核心安全规范

墙体加固关乎结构安全，施工中必须严格遵守以下原则：

1. 验算前置施工前必须由具备结构验算资质的人员出具墙体承载力验算报告与加固设计方案，严禁凭经验施工。

2. 材料合规与拉拔测试所有加固用钢材、锚栓、焊条均需符合对应国标要求。化学锚栓需做现场拉拔测试，实际抗拉承载力不得小于设计值的1.2倍。

3. 载荷验收测试加固完成后，必须按规范进行1.25倍额定载荷的静载试验，持荷10分钟观测墙体无裂缝；再进行1.1倍额定载荷的动载试验，各项功能正常方可投入使用。

4. 定期维保与巡检加固结构的连接部位、焊缝、锚栓均需纳入设备年度维保范围。重载工况建议每半年检查一次，发现松动、变形及时处理。

七、选型总结：不同工况怎么选？

结合三种方案的优劣势与成本，建议按以下逻辑快速决策：

• 若墙体为实心砖墙（≥240mm）、载荷≤500kg、作业频率不高：优先选择【墙体局部加厚加固】，性价比最高，施工干扰小。
• 若墙体为混凝土剪力墙或实心砖墙、载荷0.5t-2t、中高频作业：推荐【钢结构背撑加固】，承载提升幅度大，是稳定性与成本的最优平衡点。
• 若墙体承重条件极差（如空心砖墙）、载荷≥1t，或属于租赁厂房：不要犹豫，直接采用【独立立柱辅助承重】。安全性最有保障，长期运营灵活度高。

八、结语

墙壁式悬臂吊墙体承重不足，本质上是“载荷合理传递”的结构问题，不存在绝对最优的方案，只有最适配现场工况的选择。如果盲目安装，轻则设备抖动，重则引发严重安全事故。建议企业在安装前就让厂家介入现场勘测，将加固方案纳入整体报价和施工方案中。

江苏普冠机电有限公司专注KBK起重机、悬臂吊、折臂吊、智能提升机、助力机械手、电动葫芦等轻小型起重设备的研发制造，支持非标定制与全国交付，拥有CE认证及出口资质。

常见问答

Q1：空心砖墙可以直接安装墙壁式悬臂吊吗？

A：不可以。空心砖墙的抗剪与抗压承载力均无法满足悬臂吊的倾覆力矩要求，膨胀螺栓的锚固深度不足，直接安装存在极高的墙体开裂与设备倾覆风险，必须先进行加固或改为立柱式方案。

Q2：墙体加固完成后还需要做验收测试吗？

A：必须做。依据规范要求，加固完成后需进行1.25倍额定载荷的静载试验（持荷10分钟）和1.1倍额定载荷的动载试验，确认墙体无裂缝、结构无明显变形后，方可投入使用。

Q3：租赁厂房做墙体加固需要注意什么？

A：需提前征得出租方书面同意。建议优先选择对墙体破坏小、可复原的方案，如“独立立柱辅助承重”方案。退租时可拆除立柱并恢复墙体原貌，避免产生纠纷与额外赔偿成本。

Q4：墙壁式悬臂吊加固用的穿墙螺栓，用普通螺栓可以吗？

A：不可以。穿墙螺栓需要承受交变拉力和剪切力，必须使用性能等级不低于8.8级的高强螺栓，且墙内一侧必须配备高强度垫片，采用双螺母防松方式锁紧。
