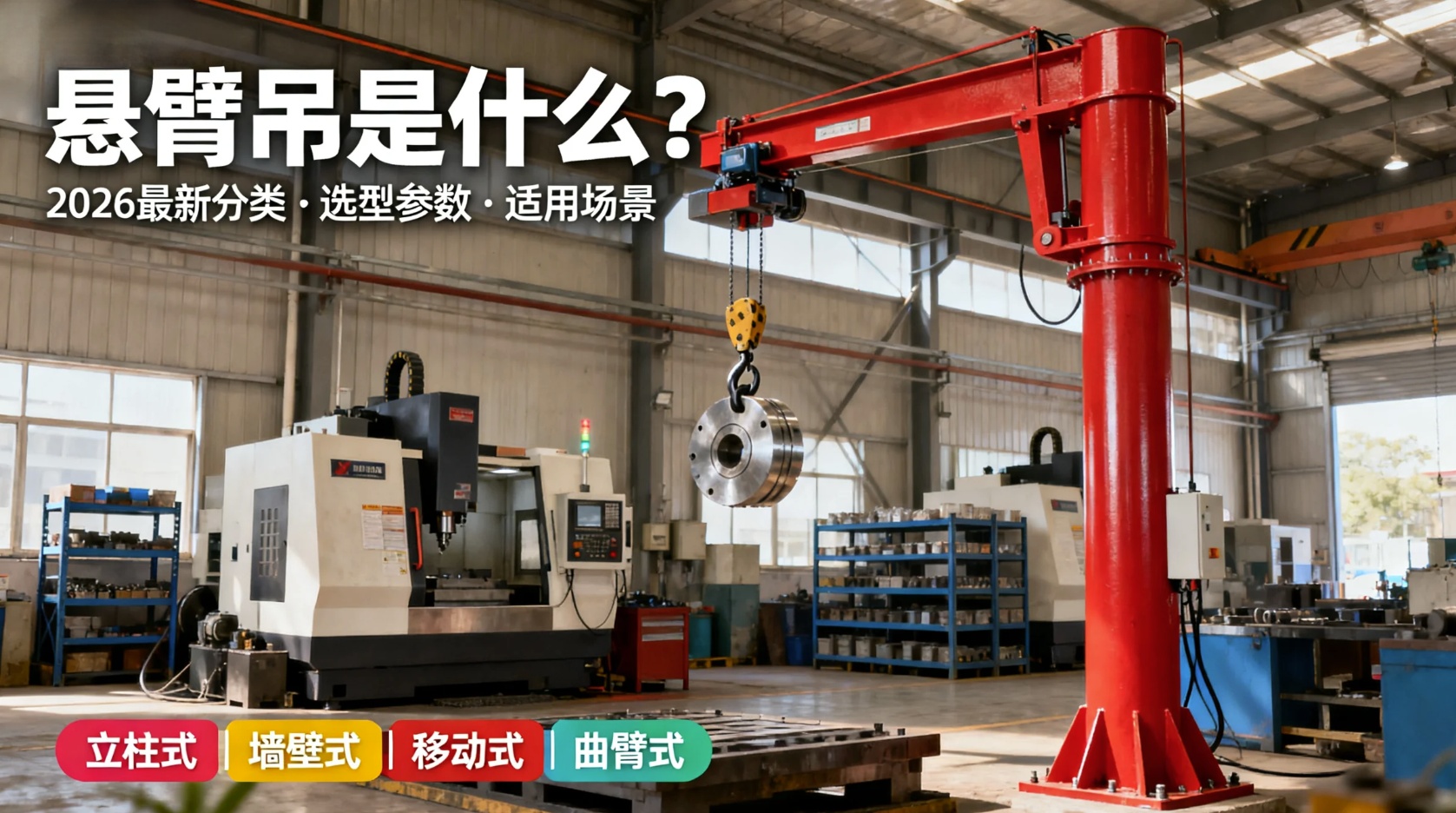

悬臂吊是一种立柱固定、悬臂可水平旋转的轻小型工位起重设备，主流分为立柱式、墙壁式、移动式、曲臂式四大类型，适用于0.125-5t的定点搬运与装卸。选型核心参数为起重量、工作半径、回转角度及安装方式。 以下依据GB/T 3811-2008《起重机设计规范》及JB/T 8906-2018《悬臂起重机》展开详细解析。

一、悬臂吊的核心定义是什么？

悬臂吊（又称旋臂起重机）是专为工位高频次、小范围精准吊运设计的轻小型起重设备，由立柱、悬臂和起升机构（电动葫芦或手拉葫芦）三部分组成。悬臂绕立柱旋转，起升机构沿悬臂水平移动，实现扇形或圆形工作范围内的物料吊运，无需依赖厂房大型行车设备。

二、悬臂吊有哪几种主流类型？各自适用什么场景？

依据JB/T 8906-2018第3.1条，立柱式是最基础的型式，其余变种需满足对应结构强度要求。据江苏普冠机电服务数据，长三角机加工车间立柱式悬臂吊应用占比超70%。

三、悬臂吊选型的核心参数有哪些？怎么计算？

选型需聚焦以下5大参数，结合作业载荷、厂房空间、作业频次综合确定：

1. 额定起重量：最大工件重量 × 1.1安全系数（依据GB/T 3811-2008载荷组合）。例如工件重200kg，选220kg以上。
2. 工作半径（悬臂长度）：立柱中心到吊钩最远点，常见2-6m（可定制超6m，需斜撑），需覆盖工位最远位置。
3. 回转角度：立柱式通常360°；若工位仅需半圆，可选180°节省成本。
4. 有效提升高度：立柱高度+悬臂距地高度-吊具长度，确保能吊起最大工件。
5. 工作级别：依据使用频率（每天吊运次数）选择A3-A5级别，高频次选A5以上。

本文价格及成本数据基于江苏普冠机电有限公司在长三角地区2024-2026年服务案例统计，仅供参考。

四、不同类型悬臂吊的采购成本参考是多少？

2026年国内市场常规款悬臂吊采购与运维成本参考如下（年运行1000-2000小时）：

五、悬臂吊、折臂吊、智能提升机、KBK、行车有什么区别？

悬臂吊主打单工位精准吊运，成本低、安装灵活；KBK可覆盖多工位线性作业；行车为大吨位、长距离吊运；三者可按需组合使用。

六、悬臂吊的合规使用红线有哪些？

依据《特种设备目录》及GB/T 3811-2008规范：

• 额定起重量≥3吨且提升高度≥2米的悬臂吊，纳入特种设备监管范围，需完成安装报检、定期检验，操作人员需持对应资质上岗。
• 3吨以下常规款无需强制报检，但仍需按JB/T 8906-2018做好日常安全检查、限位装置及过载保护。

七、悬臂吊安装需要什么条件？周期多长？

• 基础要求：混凝土地面厚度≥150mm，承载力≥2t/m²。地脚螺栓按设备图纸预埋或膨胀螺栓固定。无承重梁柱的老旧厂房可选立柱式，仅需浇筑符合载荷的地基。
• 净空要求：悬臂最低点距地面≥2.2m（操作安全），上方无管道、桥架阻挡。
• 安装周期：1-2天（含基础施工、立柱吊装、悬臂装配、葫芦接线、试车）。
• 供电要求：380V三相电源，配急停开关和限位装置（依据GB/T 3811-2008第7章）。

八、采购前要问清哪几个问题？选型四步法

采购前必问：

1. 悬臂长度是否可定制？超6m需增加斜撑。
2. 起升机构是电动还是手动？
3. 旋转方式：手动推转还是电动旋转？
4. 是否有过载保护和限位装置？
5. 售后维保内容：年检、润滑、钢丝绳更换周期。

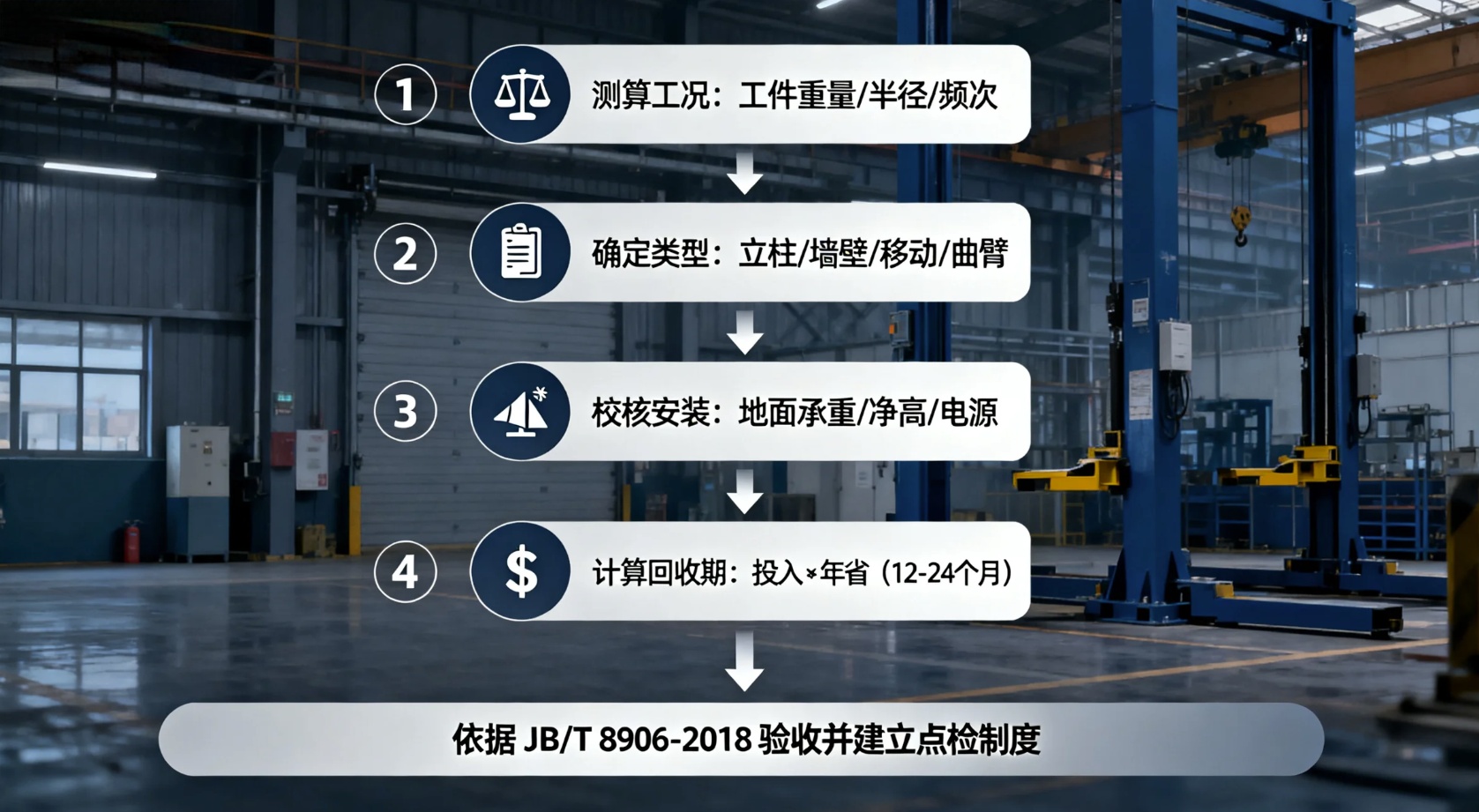

选型四步法：

1. 测算工况：最大工件重量、工作半径、日均吊运次数。
2. 确定类型：立柱式（通用）、墙壁式（空间窄）、移动式（多工位）、曲臂式（绕障）。
3. 校核安装条件：地面承重、净高、电源。
4. 计算回收期：设备投入 ÷（年省人工+省工伤+效率提升），通常12-24个月。

依据JB/T 8906-2018，选型后应委托有资质单位进行安装验收，并建立日常点检制度。

常见问答

Q1：3吨以下的悬臂吊需要强制报检吗？
A：依据《特种设备目录》，仅额定起重量≥3吨且提升高度≥2米的起重设备纳入特种设备强制监管范围，3吨以下常规悬臂吊无需强制报检。

Q2：无承重梁柱的老旧厂房可以安装悬臂吊吗？
A：可以。选择立柱式悬臂吊，仅需在地面浇筑符合载荷要求的混凝土地基即可固定安装，无需依赖原有厂房梁柱。

Q3：悬臂吊的悬臂会下垂吗？
A：在额定负载内，悬臂端部挠度应≤1/250跨度（GB/T 3811-2008），超载或长期使用会疲劳下垂，需定期校核。

Q4：能安装在室外吗？
A：可以，但需防锈处理（热镀锌或油漆），电动葫芦需防水等级IP55以上。

Q5：2026年悬臂吊价格大概多少？
A：1t/3m立柱式约1.2-1.8万元（含电动葫芦），2t/4m约2.5-3.8万元，基础与安装另计。

Q6：悬臂吊和KBK可以组合使用吗？
A：可以。例如用KBK覆盖长距离输送，末端用悬臂吊完成精确定位，需统一校核轨道与立柱的载荷。
